تنظيمات پيشرفته روتر جيبي Hame R1
آنچه بايد درباره روتر جيبي Hame R1 بدانيم!
  صفحه اصلي  موارد كاربرد مشخصه هاي عمومي مشخصه هاي تخصصي توضيحات كاربري تنظيمات متداول  تنظيمات پيشرفته

 انجام تنظيمات پيشرفته در سامانه روتر جيبي  Hame R1

  1. از روتر جيبي Hame R1 بيشتر بدانيم! (تنظيمات جهت استفاده هاي متفاوت)

همانطور كه قبلا ذكر شد موارد ذيل، از شاخصه هاي اين روتر ميباشند:

  1. امكان پايانه لن در كنار پايانه يو اس بي
  2. امكان همراه بودن روتر (جيبي بودن آن)
  3. پاور بانك بودن روتر

سه مورد فوق كاربر را قادر ميكند تا توسط اين وسيله بتواند سيستم هاي مختلفي را به اجرا بگذارد بگونه ايكه با هيچ وسيله متداول در بازار، نميتواند به اين اهداف دست يابد.

من باب مثال ميتوان دوربين مدار بسته اي كه داراي رابط لن (RJ45) است و اطلاعات دوربين از اين مسير عبور ميكند را به روتر وصل كرده و مودم يو اس بي سيمكارتي را نيز به سر ديگر روتر وصل كرده و توسط سيمكارت داخل آن اطلاعات دوربين را به اينترنت ارسال كند تا كاربر بتواند تصاوير آنرا در گوشي خود مشاهده نمايد. و چنانكه برق قطع شود براي ساعاتي دستگاه بكار خود ادامه دهد.

همچنين ميتوان دستگاه كارتخوان كه به خط تلفن وصل است را توسط رابط لن به روتر متصل كرده و با انجام تغييراتي در تنظيمات پيشرفته و به كمك يك مودم سيمكارتي، دستگاه مزبور را بطور سيار و بي سيم بكار انداخته و صرفه جويي مناسبي انجام داد.

موارد ديگر نيز با استفاده از سه گزينه فوق انجام پذير است از جمله پروژه هائي كه در بخش توضيحات فني تخصصي از آن ياد كرديم.

چگونه دوربين مدار بسته را با روتر جيبي  Hame R1 به اينترنت متصل كنيم

  1. تنظيمات روتر جيبي Hame R1 جيبي بعنوان واي فاي كننده مودم كابلي ADSL

مودم هاي ساده و ارزان قيمت اينترنت پر سرعت را ميتوان بدون تعويض آن واي فاي كرد و تا 20 وسيله را به آن اينترنت داد.انچام اينكار بسادگي امكان پذير ميباشد و به ترتيب ذيل عمل نماييد:

  1. ابتدا رابط تلفن RJ11 را به مودم پرسرعت متصل كرده و سپس يك سر رابط لن RJ45 را به خروجي مودم پرسرعت ADSL و سر ديگر را به ورودي WAN/LAN روتر جيبي پاور بانك  وصل ميكنيم.
  2. هر دو دستگاه را روشن ميكنيم.
  3. سپس واي فاي وسيله (مثلا رايانه يا گوشي) را روشن ميكنيم و از طريق واي فاي آن به روتر متصل ميشويد.
  4. مرورگر رايانه را باز كرده و وارد سامانه مودم پرسرعتتان (كه نشاني آنرا در مودم يا دفترچه آن نوشته شده) شده (معمولا با رمز مشهور و متداول "admin") و اعتبار نامه اپراتور اينترنت پر سرعت تان را پر ميكنيد (رمز و نام كاربري كه شركت خدمات دهنده اينترنت پرسرعت بشما داده را در صفحه مربوطه وارد ميكنيد.)  وسپس خواهيد توانست به اينترنت وصل شويد.
  • اگر باز هم نتوانستيد به اينترنت وصل شويد مراحل ذيل را نيز طي كنيد:
  1. راه ارزان قيمت جهت بي سيم نمودن دستگاه كارت خوانPOS
از طريق مرورگر به سامانه روتر برويد (http://192.168.169.1)
  2.  روي نماد اينترنت دكمه زده و رمز hame را نوشته و وارد تنظيمات شويد.
  3. در صفحه داخل، زير نماد اينترنت، كشويي بوده و 5 گزينه دارد:
            WAN Network - LAN Network - Static Routing - DHCP Clients - Ports Set
    گزينه WAN Network را انتخاب كنيد.
  4. مطمئن شويد كه در كشويي مقابل متن WAN Connection Type ، اگر گزينه PPPOE-ADSL انتخاب شده نبود، آنرا انتخاب نمائيد.
  5. در نهايت بررسي كنيد كه در رديف User Name و Password مطابق آنچه كه براي مودم اينترنت پرسرعت تان انتخاب كرده ايد، درست درج شده باشد.

WAN Connection Type-PPPOE Mode
راه ارزان قيمت جهت بي سيم نمودن دستگاه كارت خوانPOS

شكل 1

  1. تنظيمات روتر جيبي Hame R1 بعنوان تقويت و تكرار كننده مودم وايرلس ADSL

بسياري از مواقع اتفاق مي افتد كه در بخش هايي از ساختماني كه در آن اينترنت پر سرعت بي سيم (وايرلس) قرار داده ايد آنتن دهي كافي نداشته و دايما دچار قطعي ميشويد و مشكل با جابجا كردن مودم نيز حل نميشود در اينصورت بسادگي ميتوانيد روتر را بگونه اي تنظيبم كنيد كه بتواند اين مودم را تقويت و تكرار نمايد و به اطراف خود در شعاع ده متري اينترنت دهد. براي اين منظورر بترتيب ذيل عمل نماييد:

  1. راه ارزان قيمت جهت بي سيم نمودن دستگاه كارت خوانPOS
ابتدا روتر را روشن نماييد.
    سپس واي فاي سيستم عاملتان را روشن كرده و از طريق آن به روتر متصل ميشويد.
    بعد از طريق مرورگر به سامانه روتر برويد (http://192.168.169.1)
    روي نماد اينترنت دكمه زده و رمز hame را نوشته و وارد تنظيمات شويد. نماد اينترنت 5 گزينه دارد:
            WAN Network - LAN Network - Static Routing - DHCP Clients - Ports Set
    گزينه WAN Network را انتخاب كنيد.
    بسادگي به اينترنت وصل مي شويد.
  • اگر باز هم نتوانستيد به اينترنت وصل شويد مراحل ذيل را نيز طي كنيد:
  1. از طريق مرورگر به سامانه روتر برويد (http://192.168.169.1)
    روي نماد اينترنت دكمه زده و رمز hame را نوشته و وارد تنظيمات شويد.
  2. در صفحه داخل، زير نماد اينترنت، كشويي بوده و 5 گزينه دارد:
            WAN Network - LAN Network - Static Routing - DHCP Clients - Ports Set
    گزينه WAN Network را انتخاب كنيد
  3. مطمئن شويد كه در كشويي مقابل متن WAN Connection Type ، گزينه WIFI انتخاب شده باشد. و اگر انتخاب شده نبود، آنرا انتخاب نمائيد.
  4. در اين صفحه روي “Get APlist from air” دكمه زده و دكمه راديوئي SSID شركت خدمات دهنده تان را زده و رمزي كه توسط آن به اينترنت تان وصل ميشويد را وارد مينماييد. و در نهايت دكمه Apply را فشار ميدهيد.

WAN Connection Type-WIFI Mode
راه ارزان قيمت جهت بي سيم نمودن دستگاه كارت خوانPOS
شكل 2


  1. تنظيمات لازم جهت استفاده از روتر  جيبيHame R1 جهت ارسال تصاوير دوربين هاي مدار بسته.

انواع مختلفي از دوربين هاي مدار بسته وجود دارد. با امكانات بسيار مختلف. اما گروهي از دوربين ها هستند كه علاوه بر پخش زنده تصاوير، در داخل خودشان يك روتر داشته و شما ميتوانيد بدون هر مشكلي يا به اينترنت وصل نماييد و تصاوير آنرا به اينترنت منتقل نماييد.
گروهي ديگر نيز هستند كه فقط داراي يك رابط لن بوده و شما ميتوانيد يا آنرا به رايانه متصل نماييد و يا اينكه آنرا به يك روتر اينترنت پر سرعت و يا به روتر حيبي حيم وصل نماييد.
يكي از نقاط ضعف در استفاده از اينترنت پر سرعت، نياز آن به سيمكشي خط تلفن است و ميتواند هنگام دستبرد توسط سارق قطع گردد و سيستم را از كار بيندازد در حاليكه با روتر حيم نيازي به سيمكشي خط تلفن نبوده و حتي در صورت قطع خط برق شهر نيز ارسال تصاوير قطع نخواهد شد و تا ساعت ها ميتواند بكار خود ادامه دهد، چراكه داراي باطري داخلي ميباشد.  البته بشرط آنكه پايانه لن  دوربين داراي سيم ولتاژ تغذيه 3.7 ولتي باشد كه در اينصورت ميتواند از باطري روتر حيم استفاده نمايد.


پس از اينكه دوربين را در جاي مناسب نصب كرديد و سيم تغذيه برق آنرا وصل نموديد ميبايست سيم لن را از دوربين به پايانه لن روتر نيز وصل نماييد و روتر را روشن نموده و از طريق واي فاي وسيله تان به صفحه تنظيمات رفته و دكمه اينترنت را بزنيد.

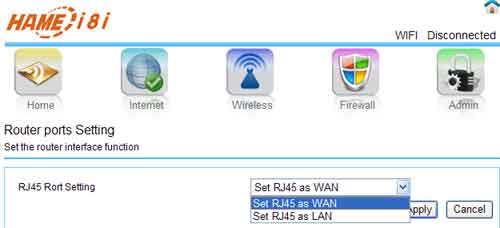

در پنجره باز شده از گزينه 5 گانه نماد اينترنت، Ports Set را دكمه زده و در پنجره Router ports Setting در دكمه كشوئي بجاي Set RJ45 as WAN گزينه Set RJ45 as LAN را انتخاب ميكنيد.دكمه Apply را فشار ميدهيد.

Internet Ports Set

Router ports Setting
چگونه دوربين مدار بسته را به اينترنت متصل كنيم
شكل 3

در مرحله بعدي ميبايست نشاني سرور حيم را به سرور دوربين خود تغيير دهيد.تا بتوانيد اطلاعاتي را كه ازر روتر منتشر ميشود از طريق سرور دوربين دريافت نمائيد.

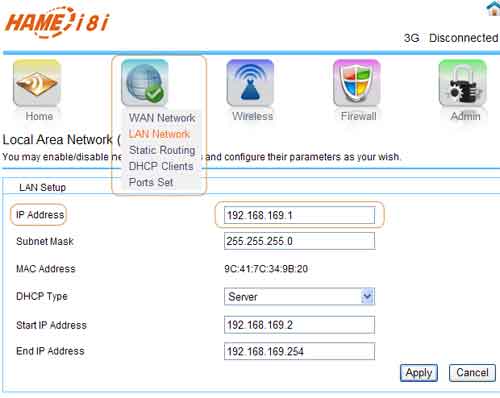

جهت اين منظور، ابتدا از گزينه 5 گانه اينترنت، LAN Network را انتخاب كرده ، صفحه تنظيمات Local Area Network (LAN) Settings باز ميشود.
در مقابل IP Address بجاي 192.168.169.1 عددي را كه در دفترچه دوربين تان قيد شده را نوشته و دكمه Apply را فشار ميدهيد.

Local Area Network (LAN) Settings

شكل 4

شيوه اي ارزان قيمت جهت بي سيم نمودن دستگاه كارت خوان

كارت خوان ها عموما وسيله اي ثابت بوده و به خط تلفن وصل شده و اطلاعاتشان را از طريق شبكه بانكي توسط اين خط دريافت ميكنند.
البته نوع سيار آن نيز موجود ميباشد كه با خط تلفن همراه، تبادل اطلاعات ميكنند ولي نوع همراه آن  حدود يك ميليون تومان براي مشترك هزينه در بر دارد.

اما شما ميتوانيد يك دستگاه كارتخوان ثابت را توسط يك روتر و مودم سيمكارتي بي سيم نموده و اين هزينه را نپردازيد. و همچنين از مزاياي يك مودم و روتر جيبي هم استفاده نمائيد.
البته يك باطري پاوربانكي 4 الي ده آمپري خيال شما را از جهت تامين برق آن آسوده ميكند در حاليكه اگر بخواهيد با باطري روتر مماشات كنيد ممكن است گاهي دچار نگراني شويد.

تنظيماتي كه جهت انجام اينكار لازم است تقريبا مشابه تنظيماتي است كه در ارتباط با دوربين ذكر شد. و شما ميبايستي ابتدا پورت لن را از حالت ون (وايرلس) به لن تبديل كنيد. و سپس نشاني سرور بانك مورد نظر را جايگزين نشاني پورت روتر نماييد تا اطلاعات سرور مزبور وارد سيستم شود و دستگاه شما به بانك متصل شود.

كل هزينه بدون باطري پاوربانك حدود دويست هزار تومان بوده و يك باطري پاوربانك ده آمپري از نوع كيفيت متوسط درحدود سي الي پنجاه هزار تومان ميباشد.

شيوه اي ارزان قيمت جهت بي سيم نمودن دستگاه كارت خوان
